| 動態特性 | 單位 | 規格 |
| 標度因數 | mV/g | 縱向（X）、側向（Z）：1600±10 |
| 測量精度 | ±2%FS | |
| 頻率響應 | Hz | 0.1～20（帶外衰減≥45dB/oct） |
| 工作電流 | mA | ≤100 |
| 輸出特性 | 單位 | 規格 |
| 測量范圍 | g | 縱向（X）、側向（Z）：-1.5～1.5 |
| 測量范圍 | g | 法向（Y）：-5～10 |
| 輸出電壓 | v | 0.1～4.9 |
| 0g電壓 | mv | 縱向（X）、側向（Z）：2500±20 法向（Y）：1700±15 |
| 0g電壓 | mv | 法向（Y）：1700±15 |
| -1g電壓 | mv | 縱向（X）、側向（Z）：900±30 |
| -1g電壓 | mv | 法（Y）：1381±16.5 |
| +1g電壓 | mv | 縱向（X）、側向（Z）：4100±30 |
| +1g電壓 | mv | 法向（Y）：2019±16.5 |
| 電源要求 | 單位 | 規格 |
| 電壓 | Vdc | 10～30 |
| 環境特性 | 單位 | 規格 |
| 工作溫度范圍 | ℃ | -55～+70℃ |
| 物理特性 | 單位 | 規格 |
| 重量 | 克 | ≤300 |
| 外殼材質 | 硬陽極氧化鋁合金 | |
| 安裝方式 | M3螺釘安裝 | |
| 連接頭 | 出線端配JY27466T09B35PN插頭 | |
| 線纜 | 甩線輸出，線纜長度600±20mm |
| 連接定義 | 連接器端 | 外接電路 |
| 1 | 電源正 | |
| 2 | 電源地（5.5V） | |
| 3 | 縱向信號正 | |
| 4 | 法向信號正 | |
| 5 | 側向信號正 | |
| 6 | 信號地 | |
| 外殼 | 屏蔽線 |
| 連接示意圖 |
  |

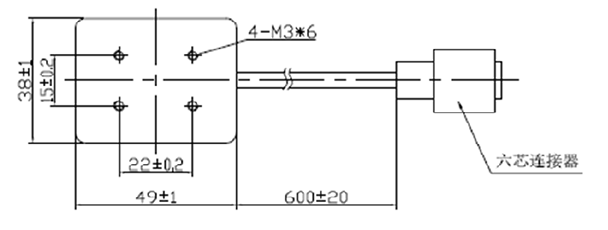

| 輪廓尺寸圖 |
  |
