| 規格參數 | 單位 | 規格 |
| 供電電壓 | vdc | +28V |
| 工作電壓范圍 | vdc | +18～+32 |
| 功耗 | w | ≤3 |
| 測量角度范圍 | -35°±1°～＋35°±1° | |
| 靈敏度 | V/V/° | 0.0714 |
| 輸出形式 | 輸出電壓0～5v | |
| 零位電壓 | V | 2.5±0.05 |
| 負載電阻 | KΩ | ≥500 |
| 機械轉動角度 | 不低于±60° | |
| 測量誤差 | ±1% F.S | |
| 線性度誤差 | ±1% F.S |
| 環境特性 | 單位 | 規格 |
| 工作溫度 | ℃ | -40 ～ +85 |
| 存儲溫度 | ℃ | -55 ～ +85 |
| 保證期 | 飛機交付之日3年/600飛行小時 | |
| 儲存期限 | 年 | 3 |
| MTBF | h | 4000 |
| 物理特性 | 單位 | 規格 |
| 殼體材料 | 316L | |
| 線纜長度 | mm | 150±10 |
| 重量要求 | 每臺總重量不大于132g，其中，角位移傳感器部件、插頭及線纜≤100g,聯軸器≤16g，插座(含尾夾J1784A/27-08W)≤16g |
| 附件名稱 | 數量 | 規格 |
| 必配件 | 5 | 150-0216 開口銷 |
| 必配件 | 1 | 200-1091 聯軸器 |
| 必配件 | 1 | 插座JY27466T09B35SN（配套尾夾J1784A/27-08W） |
| 證書（必須顯示項目） | 單位 | 規格 |
| 供電電壓 | Vdc | +28v |
| 工作電壓范圍 | vdc | +18～+32 |
| 功耗 | W | ≤3 |
| 測量角度范圍 | -35°±1°～＋35°±1° | |
| 靈敏度 | V/V/° | 0.0714 |
| 輸出形式 | 輸出電壓0～5v | |
| 零位電壓 | V | 2.5±0.05 |
| 負載電阻 | KΩ | ≥500 |
| 機械轉動角度 | 不低于±60° | |
| 測量誤差 | ±1% F.S (下圖所示) | |
| 線性度誤差 | ±1% F.S |
| 傳感器接線定義（電纜端） | 插座針腳 | 外接電路 |
| 紅色線 | 1腳 | 電源正 |
| 黃色線 | 2腳 | 電源負 |
| 白色線 | 3腳 | 信號正 |
| 綠色線 | 4腳 | 信號負 |
| 其他說明 | ||
| 零位標記：轉子組件與定子組件做明顯零位標記 | ||
| 打標信息：根據客戶要求打標 |
| 輸出電壓與旋轉角度關系：旋轉角度 | 電壓（V） | 誤差（V） |
| -35 | 0 | ±0.05 |
| -28 | 0.5 | ±0.05 |
| -21 | 1 | ±0.05 |
| -14 | 1.5 | ±0.05 |
| -7 | 2 | ±0.05 |
| 0 | 2.5 | ±0.05 |
| 7 | 3 | ±0.05 |
| 14 | 3.5 | ±0.05 |
| 21 | 4 | ±0.05 |
| 28 | 4.5 | ±0.05 |
| 35 | 5 | ±0.05 |

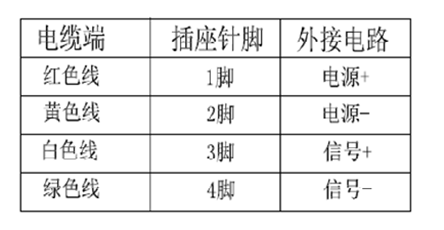

| 連接示意圖 |
 |

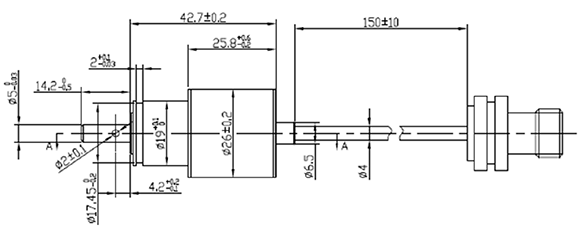

| 輪廓尺寸圖 |
 |
