| 特性要求 | 單位 | 規格 |
| 輸入特性 | ||
| 壓力范圍 | bar | 0～5,7,10,15,20,25,30,35,40,50,500 |
| 工作模式 | 表壓 | |
| 壓力極限/過載壓力 | 5倍或830bar | |
| 破壞壓力 | 20倍或1520bar | |
| 介質 | 與17-4PH不銹鋼相兼容的氣體或液體 | |
| 激勵電壓 | VDC | 10（輸出與激勵電壓成比例） |
| 電流損耗 | mA | 7～20 |
| 輸出特性 | ||
| 滿量程輸出FRO（+25℃） | mV | 20±1% |
| 零點輸出（+25℃） | %FRO | ±1 |
| 輸出阻抗 | Ω | 1000±5% |
| 綜合非線性、遲滯性和重復性 | %FRO | ±0.1 |
| 長期穩定性 | %/年 | ＜±0.1 |
| 頻率響應 | kHz | ＞1 |
| 環境特性 | 單位 | 規格 |
| 補償溫度范圍 | ℃ | -55～120 |
| 工作溫度范圍 | ℃ | 0～100 |
| 存儲溫度范圍 | ℃ | -55～150 |
| 溫漂系數 | %FRO/℃ | ±0.015 |
| 濕度 | IP67（液體不得進入電纜線導氣孔） | |
| 總熱誤差帶：-20℃～+80℃ | %FRO | ≤±0.7（典型值），≤±1.3（最大值） |
| 總熱誤差帶：-55℃～+120℃ | ≤±1.2（典型值），≤±1.8（最大值） | |
| 高度 | m | -45～+21000（不損壞） |
| 機械固有頻率 | kHz | 5～40 |
| 恒定加速度 | %FRO/g | ±0.1（＜35bar） |
| 線性振動 | 滿足Mil.Std.810C Proc514.2-2 曲線L | |
| 沖擊 | 1000g，5ms |
| 物理特性 | 單位 | 規格 |
| 絕緣電阻 | MΩ | 500@50VDC（25℃） |
| 重量 | <180g（含1m電纜線） | |
| 電氣連接 | 6芯導氣電纜線，7/0.2鍍錫銅線，帶屏蔽層 | |
| 壓力接口 | M12X1（可定制） |
| 證書 | 單位 | 規格 |
| 零點輸出 | %FRO | ±1 |
| 滿量程輸出 | mV | 20±1% |
| 綜合非線性、遲滯性、重復性 | %FRO | ±0.1 |
| 配件 | 單位 | 規格 |
| 必配件 | ||
| O形密封圈 | 1 | 610-500-015 |

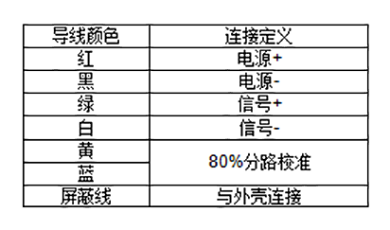

| 連接示意圖 | 導線顏色 | 連接定義 |
| 紅 | 電源正 | |
| 黑 | 電源負 | |
| 綠 | 信號正 | |
| 白 | 信號負 | |
| 黃 | 80%分路校準 | |
| 藍 | 80%分路校準 | |
| 屏蔽線 | 與外殼連接 |
| 尺寸圖 |
 |
| 輪廓尺寸圖 |
 |
