| 動態特性 | 單位 | 規格 |
| 量程 | g | ±50 |
| 靈敏度（10g@160Hz 24℃） | mV/g | 100(±10%) |
| 頻率響應 | ||
| ±5% | Hz | 1～2000 |
| ±1dB | Hz | 1～6000 |
| 諧振（典型值） | KHz | 13 |
| 橫向靈敏度 | % | ≤5 |
| 振幅非線性 | % | ≤1 |
| 電氣特性 | 單位 | 規格 |
| 激勵電壓 | Vdc | +20～+30 |
| 恒流激勵電流 | mA | 2～10 |
| 輸出阻抗 | Ω | ＜300 |
| 輸出連接方式 | 見第2頁接線示意圖 | |
| BOV（偏壓）值 | ||
| 典型值（全溫度范圍內）td> | Vdc | +8～+14 |
| 接地狀況 | 信號地與外殼導通，外殼與地絕緣 |
| 環境特性 | 單位 | 規格 |
| 溫度范圍 | ℃ | -55～+120 |
| 濕度 | 焊接密封 | |
| 沖擊極限 | g pk | 5000 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | 詳細請見產品輪廓圖，第 3 頁 | |
| 重量 | 克 | ≤20 |
| 外殼材質 | 鈦合金 | |
| 連接頭 | 1/4-28 UNF-2A | |
| 安裝方式 | 中心通孔，M5螺釘固定 |
| 附件 | 數量 | 規格 |
| 特制螺栓 | 1 | 150-0145（M5×16） |
| 電纜組件 | 1 | CBL007H -XX(四芯連接器母頭+四芯電纜線+BNC公頭) |
| 四芯連接器母頭 | 1 | 550-0112-4F(安裝螺紋1/4-28 UNF-2B) |
| 證書 | 單位 | 規格 |
| 靈敏度 | mV/g | 100(±10%) |
| Hz | 20～2000，±5% | |
| Hz | 2000～6000，±1dB |
| 連接示意圖 |
 |

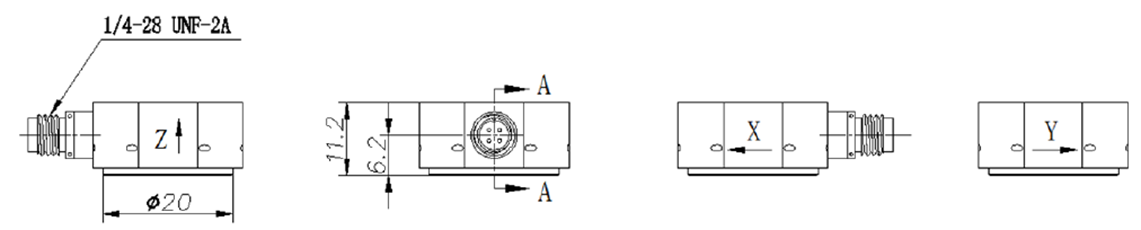

| 輪廓尺寸圖 |
 |
