| 動態特性 | 單位 | 規格 |
| 量程 | g pk | 200 |
| 靈敏度(@100Hz,5g,24℃） | mv/g | 20～26 |
| 諧振頻率 | ||
| 典型值 | KHz | 15 |
| 振幅特性曲線 | ||
| ±3dB | Hz | 0.35～6000 |
| 溫度響應 | ||
| -50℃ | % | -5 |
| +120℃ | % | +5 |
| 振幅非線性 | ≤1% | |
| 分辨率 | g | <0.01 |
| 輸出特性 | 單位 | 規格 |
| 輸出端極性 | 請見下圖 | |
| BOV(偏壓)值 | ||
| 典型值（室溫24℃） | Vdc | +10～+14 |
| -40℃相對室溫環境變化量 | <5% | |
| +65℃相對室溫環境變化量 | <5% | |
| 輸出連接方式 | 請見下圖 | |
| 輸出電阻 | ||
| 室溫下24℃測試 | Ω | <100 |
| 滿量程輸出電壓 | ||
| 典型值 | V | ±5 |
| 接地狀況 | 信號地與外殼絕緣 |
| 電源要求 | 單位 | 規格 |
| 電壓 | Vdc | 18～30 |
| 電流 | mA | 2～10 |
| 環境特性 | 單位 | 規格 |
| 溫度范圍 | ℃ | -50～125 |
| 濕度 | 密封 | |
| 沖擊極限 | g pk | 5000 |
| 正弦振動極限 | g pk | 500 |
| 物理特性 | 單位 | 規格 |
| 外形尺寸 | 請見下圖 | |
| 重量 | 克 | 160±5（不含線纜） |
| 外殼材質 | 不銹鋼 | |
| 連接方式 | 甩線 | |
| 安裝方式 | 兩個螺栓固定,螺栓孔Φ6.5 |
| 證書 | 單位 | 規格 |
| 靈敏度 | mV/g | 20～26 |
| 頻率響應曲線 | Hz | 20～6000（±3db） |
| 連接示意圖 |
 |

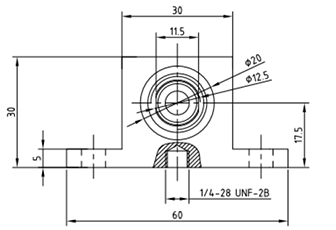

| 輪廓尺寸圖 |
 |
